MUKAUTETTU MERILAITTEISTO OEM / ODM

Räätälöity merilaitteisto vaativiin suorituskykyvaatimuksiin

Jaa piirustus- ja sovellusvaatimukset. Tarkistamme valmistettavuuden, kehitämme toimivia näytteitä ja sopia testauksesta ennen hyväksyttyjen vaatimusten siirtämistä tuotantoon.

Keskustele mukautetun projektin kanssa Katso suunnitteluprojektit

Aloita alla olevista projektin tiedoista. Suunnittelutiimimme vastaa piirustuksen lähetyskanavalla.

Suunnittelun tarkistus ja sisäinen työkalu

Geometria, prosessiriskit ja tarkastuspisteet tarkistetaan ennen työkalujen julkaisua.

Toiminnallinen prototyyppi

Näytteiden istuvuus, liike ja sovitut käyttövaatimukset tarkistetaan ennen tuotantoa.

Suorituskyvyn validointi ja johdonmukaisuus

Hyväksytyt standardit muodostavat tuotannon tarkastusten perustan. Seuraavat erät tarkastetaan samalla tavalla sovitut kriteerit.

Valitut suunnitteluprojektit

Kaksi esimerkkiä teknisestä ohjauksesta: vaimennussaranan suorituskyvyn parantaminen valutarkkuuden avulla ja tarkastus ohjauspyörän loppuminen viimeisen hitsauksen jälkeen.

TAPAUS 01 · SUORITUSKYVYN KEHITTÄMINEN

Vaimennussaranan suorituskyvyn parantaminen valun avulla Tarkkuus

Selvitettyämme asiakkaan vaatimukset, hioimme sijoitusvaluprosessin tarkkuutta useiden iteraatioiden läpi ja testannut tarkistetun saranan.

Asiakkaan vaatimus

Asiakas tarvitsi vaimennussaranan, joka säilyttäisi kannen vaaditun hallinnan sen toiminnassa kulma-alue toistuvan käytön jälkeen. Eheyden säilyttäminen ei riittänyt: myös vaimennussuorituskyvyn piti olla arvioitu.

Tekninen parantaminen

Jalostimme piidioksidisol-investointivaluprosessia parantaaksemme saranan mittatarkkuutta komponentteja, mikä parantaa vaimennustehoa.

Asiakasarvioinnin tulos

Asiakas tarkasteli tässä näkyvät korjauksen jälkeiset tulokset ja oli tyytyväinen tarkistettuun saranaan suorituskykyä projektille.

Miksi vaimennushäviö ilmestyi ensin lähelle suljettua asentoa?

Tässä testiasetuksessa kansi on lähes vaakasuorassa, kun se on suljettuna. Sen paino tuottaa siis suurimman sulkemismomentti lähellä kiinni-asentoa. Kun vaimennusteho heikkenee, riittämätön hallinta muuttuu näkyy ensin tällä kulma-alueella.

Havainnollistava mekaaninen suhde. Käyrä näyttää suhteellisen kannen sulkemismomentin, ei mitattua saranaa vaimennusmomentti.

Parannuksen jälkeinen vaimennustesti

Yksi pari saranoita vastaanotettu 6.5.2025 · 1,6 kg kansi · Viisi kulmaaluetta

OK / Epävakaa / NG — laadulliset tilamerkinnät alkuperäisestä testitietueesta.

Tallennettu avaus/ Loppulasku	0-30°	30-45°	45-60°	60-70°	70-90°
100	OK	OK	OK	OK	OK
200	OK	OK	OK	OK	OK
250	Epävakaa	OK	OK	OK	OK
300	NG	Epävakaa	OK	OK	OK
800	NG	NG	Epävakaa	OK	OK
1100	NG	NG	NG	Epävakaa	OK
1 800	NG	NG	NG	NG	Epävakaa
2 000	NG	NG	NG	NG	Vaimennus suurelta osin menetetty

Tallennetuissa 100 ja 200 avaus- ja sulkemisoperaatioiden tarkastuspisteissä kaikki viisi kulmaaluetta olivat merkitty OK. Ensimmäinen epävakaa tulo ilmestyi 250 asteen kohdalla alueella 0–30°. Myöhemmät merkinnät osoittavat vaikutusalue laajenee testauksen jatkuessa. 2000:ssa ennätys näyttää NG:tä neljällä ensimmäisellä kulma-alueella ja vaimennus menetetään suurelta osin 70–90° alueella. Luettelossa ei havaittu näkyviä halkeamia tarkastuspisteitä.

TAPAUS 02 · TUOTANNON TOISTETTAVUUS

Ohjauspyörän juoksun hallinta viimeisen hitsauksen jälkeen

Vanteen korjaaminen sauman hitsauksen jälkeen on vain välivaihe. Pintojen ja navan hitsaus valmiiksi pyörä voi aiheuttaa lisäliikettä, joten loppuminen tarkistetaan uudelleen lopullisen kokoonpanohitsauksen jälkeen.

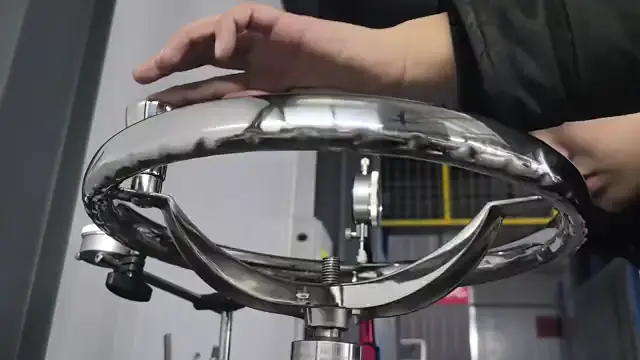

Näytön tarkastus loppukokoonpanon hitsauksen jälkeen.

Tuotantojärjestys

1 Vanteen vieriminen

2 Vanteen sauman hitsaus

3 Alkuperäinen vanteen säätö

4 Vanteen kiillotus

5 Loppukokoonpano hitsaus

6 Dial-Indicator Runout Check

7 Korjaava Truing

8 Pakkaus

Loppuhitsauksen tarkastus

Valmiit pyörät tarkastetaan mittakellolla täydellä kierroksella ja korjataan tarpeen mukaan pakkaus. Nämä tarkastukset ovat osa tuotantojaksoa, eivät vain näytteiden hyväksyntää.

Ilmoitettu tarkastusraja – tämä ohjelma

±2,5 mm

Jopa 2,5 mm ylöspäin ja 2,5 mm alaspäin sovitussa tarkastusasennossa.

Tuotanto ohjataan tiukemmalle sisäiselle tavoitteelle ennen pakkaamista. Tarkastuksen asettaminen ja hyväksyminen rajat sovitaan jokaiselle hankkeelle.

Suunnittelukatsauksesta tuotantoon

Jokainen mukautettu projekti noudattaa jäsenneltyä polkua – vaatimusten vahvistamisesta johdonmukaisten tuotantoerien toimittamiseen.

01

Vaatimusten vahvistus

Mukauta vaatimuksiasi.

OEMTarkista ja optimoi piirustuksesi

ODMKehitä yhdessä konseptistasi

02

Suunnittelu valmistusta varten

Tarkenna suunnittelua tuotantovalmiiksi.

OEMMukauta piirustustasi valmistettavuuden mukaan

ODMKehitä tuotantovalmis suunnittelu konseptista

03

Prototyyppi ja validointi

Valmista toimiva näyte. Tarkista mitat, istuvuus, pinnan viimeistely ja suorituskyky sovittujen spesifikaatioiden mukaisesti. Revisiot ja ongelmat tulee ratkaista ennen tuotantoa.

04

Valmistusreitin hyväksyntä

Lähetä hyväksytty näyte käytännön tarkastusta varten. Vahvistuksen jälkeen viimeistelemme sarjatuotannon työkalut, prosessiparametrit, kiinnikkeet ja tarkastuskriteerit.

05

Ohjaa tuotantoa

Suorita tuotantotilaukset lukitun perustason mukaisesti. Hyväksytyt piirustukset, tarkastuspöytäkirjat ja laaduntarkastuspisteet siirretään eteenpäin, jotta jokainen erä pysyy yhtenäisenä.

Olemme rehellisiä – välitämme tästä työstä.

Sen ytimessä näemme sen keskusteluna. Tuot loppukäyttökokemuksen, tuotevision, jonka olet ollut kuljettaa vuosia. Tuomme vuosikymmenten valuosaamisen, DFM-kurin ja täyden tuotantokapasiteetin. Kun nämä kaksi osapuolta kohtaavat, uskomme, että se, mikä tulee ulos, on jotain, jota kumpikaan ei olisi voinut rakentaa yksin.

Kumppanimme Australiassa vietti kolmekymmentä vuotta tällä alalla. Kahdeksantoista niistä vuosista hän jalosti konseptiaan, hakea patentteja ja etsiä joku, joka voisi todella toteuttaa sen. Teimme sen. Ja olla osa se merkitsi meille paljon.

Tiedämme, kuinka paljon ajattelua ja sinnikkyyttä tuoteidean takana voi olla. Kun joku luottaa meihin auttavan sen tekemisessä totta, otamme sen vakavasti. Ja tämä on osa tätä työtä, josta nautimme aidosti.
